1        結構及定義

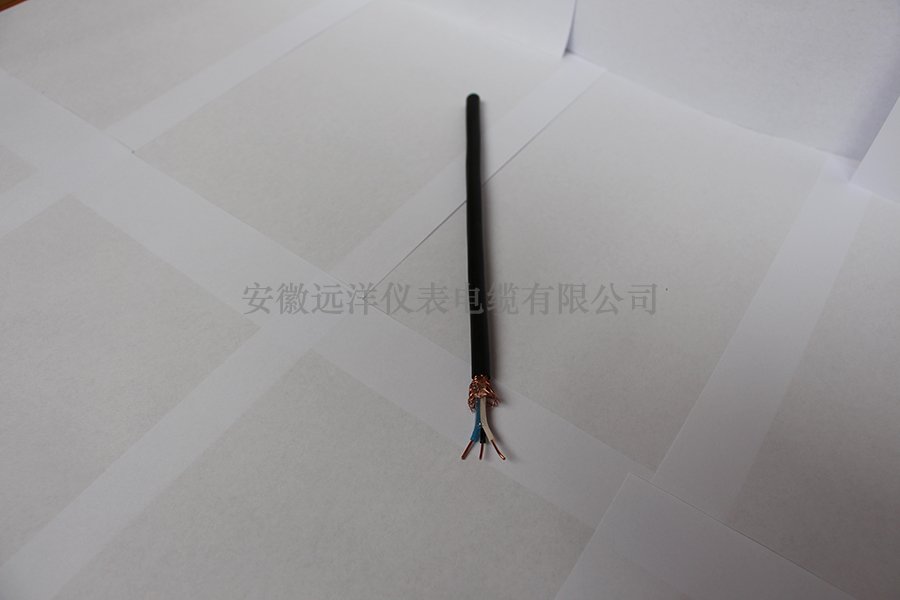

熱電偶補償導線簡稱補償導線，通常由補償導線合金絲、絕緣層、護套、屏蔽層組成。在一定溫度范圍內（包括常溫）、具有與所匹配的熱電偶的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。
熱電偶與測量裝置之間使用補償導線，其優點有二：1.改善熱電偶測溫線路的物理性能和機械性能，采用多股線芯或小直徑補償導線可提高線路的撓性，是接線方便，也可調節線路電阻或屏蔽外界干擾；2.降低測量線路成本，當熱電偶與測量裝置距離很遠，使用補償導線可以節省大量的熱電偶材料，特別是使用貴金屬熱電偶時，經濟效益更為明顯。
2        術語及符號
2.1   延長型補償導線
延長型補償導線又稱延長型導線，其合金絲的名義化學成分及熱電動勢標稱值與配用的熱電偶相同，用字母“X”附在熱電偶分度號之后表示，例如“KX”表示K型熱電偶用延長型補償導線。
2.2   補償型補償導線
補償型補償導線又稱補償型導線，其合金絲的名義化學成分與配用的熱電偶不同，但其熱電動勢值在0-100℃或0-200℃時與配用熱電偶的熱電動勢標稱值相同，用字母“C”附在熱電偶分度號之后表示，例如“KC”。不同合金絲可以應用于同一分度號的熱電偶，并用附加字母區別，如“KCA”、“KCB”。
2.3   允差
熱電偶用補償導線的允差是由于測量系統中引用了補償導線而產生的較大偏差，該值用微伏表示，其允差的大小分為精密級和普通級兩種。
2.4   符號
S——表示熱電特性為精密級補償導線。普通級補償導線不標字母；
G——表示一般用補償導線；
H——表示耐熱用補償導線；
R——表示線芯為多股的補償導線。線芯為單股的補償導線不標字母；
P——表示有屏蔽層的補償導線；
V——表示絕緣層或護套為聚氯乙烯材料（PVC）；
F——表示絕緣層為聚四氟乙烯材料；
B——表示護套為無堿玻璃絲材料。
3  補償導線的分類
3.1   品種
按照補償導線所匹配的熱電偶的品種列于表1。
 3.2   規格
補償導線的線芯型式、線芯股數、線芯標稱截面、合金絲直徑列于表2。
3.3   允差等級、使用條件分類
補償導線按照熱電特性的允差大小分為精密級和普通級兩種；按照使用溫度范圍分為一般用和耐熱用兩種。
3.4   結構形式
3.4.1 補償導線的線芯型式分為單股線芯和多股線芯兩種，線芯股數列于表2。
3.4.2 絕緣層、護套、屏蔽層
一般用補償導線的絕緣層和護套是以聚氯乙烯為主體材料；耐熱用補償導線的絕緣層是以聚四氟乙烯為主體材料，護套是以聚四氟乙烯或無堿玻璃絲（表面應涂有機硅漆或聚四氟乙烯分散液燒結）為主體材料。
屏蔽層采用鍍錫銅絲或鍍鋅鋼絲紡織或用復合鋁（銅）帶繞包。
3.5   代號
補償導線產品代號、使用溫度范圍、絕緣層和護套的主體材料列于表3。
4  技術要求
4.1   絕緣層、護套與屏蔽層
4.1.1 補償導線的線芯絕緣層厚度、護套厚度及較大外徑應符合表4。
 4.1.2 絕緣層
一般用補償導線的絕緣層表面應平整、色澤均勻、無機械損傷；絕緣層厚度允差為表稱厚度的負10%，較薄處的厚度應不小于標稱值的90%減0.1mm；絕緣層應經受交流50Hz，電壓為4000V的火花實驗不擊穿，實驗機的運行速度應保證絕緣層每點經受電壓作用時間不小于0.1s。
耐熱用補償導線絕緣層厚度允差為標稱值厚度的負20%，較薄處的厚度應不小于標稱值的90%減0.1mm，絕緣線芯外徑允許局部放大，但粗大處外徑不應超過較大外徑值。
4.1.3 護套
凡用聚氯乙烯或聚四氟乙烯作護套，其護套應緊密包在線芯的絕緣層上，絕緣層與護套不粘連，表面應平整，顏色均勻。
護套厚度的允許偏差為標稱值厚度的負20%，較薄處的厚度應不小于標稱值的80%。用玻璃絲紡織的護套，其編織密度應不小于90%。
4.1.4 屏蔽層
編織密度不小于80%，斷頭處經銜接后應修剪整齊；復合鋁（銅）帶應緊密貼在絕緣層上，不易松脫；屏蔽層的厚度不得大于0.8mm。
4.2   絕緣電阻
當周圍空氣溫度為15-35℃，相對濕度不大于80%時，補償導線的線芯間和線芯與屏蔽層之間的絕緣電阻每10米不小于5MΩ。
4.3   物理機械性能
一般用補償導線的絕緣層和護套的物理性能和老化性能應符合表5規定。
4.4   耐熱性能
耐熱用補償導線應經受220±5℃歷時24小時耐熱性能試驗后，立即將試樣在5倍其直徑的圓柱體上彎曲180度后應表面無裂紋，補償導線的線芯間和線芯與屏蔽層之間的絕緣電阻每米不小于25MΩ。
 4.5   防潮性能
    耐熱用補償導線應經受環境溫度40±2℃，相對濕度95±3%，歷時24小時防潮性能試驗后，補償導線的線芯間和線芯與屏蔽層之間的絕緣電阻每米不小于25 MΩ。
4.6   低溫卷繞性能
一般用補償導線應經受-20℃的低溫卷繞試驗后，用目力觀察卷繞在試棒上的試樣的絕緣層應無任何裂紋。

表1

名稱	型號	配用熱電偶	分度號
銅-銅鎳0.6補償導線	SC或RC	鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶	S或R
鐵-銅鎳22補償導線 銅-銅鎳40補償導線 鎳鉻10-鎳硅3延長型導線	KCA KCB KX	鎳鉻-鎳硅熱電偶	K
鐵-銅鎳18補償型導線 鎳鉻14-鎳鉻硅延長型導線	NC NX	鎳鉻硅-鎳硅熱電偶	N
鎳鉻10-銅鎳45延長型導線	EX	鎳鉻-銅鎳熱電偶	E
鐵-銅鎳45延長型導線	JX	鐵-銅鎳熱電偶	J
銅-銅鎳45延長型導線	TX	銅-銅鎳熱電偶	T
鎢錸3/25補償型補償導線 鎢錸5/26補償型補償導線	WC3/25 WC5/26	鎢錸3-鎢錸25 鎢錸5-鎢錸26	WRe3-WRe25 WRe5-WRe26


表2

線芯型式	線芯標稱截面mm2	線芯股數	合金絲直徑mm
單股線芯	0.2 0.5 1.0 1.5 2.5	1 1 1 1 1	0.52 0.80 1.13 1.37 1.76
多股線芯	0.2 0.5 1.0 1.5 2.5	7 7 7 7 7	0.20 0.30 0.43 0.52 0.41

 注：鎢錸3/25、鎢錸5/26補償導線的線芯標稱截面沒有0.2mm²的規格。


表4

使用分類	線芯 標稱截面mm2	絕緣層 標稱厚度mm	護套 標稱厚度mm	補償導線較大外徑mm
				單股線芯	多股軟線芯
一般用	0.2 0.5 1.0 1.5 2.5	0.4 0.5 0.7 0.7 0.7	0.7 0.8 1.0 1.0 1.0	3.0*4.6 3.7*6.4 5.0*7.7 5.2*8.3 5.7*9.3	3.1*4.8 3.9*6.6 5.1*8.0 5.5*8.7 5.9*9.8
耐熱用	0.2 0.5 1.0 1.5 2.5	0.4 0.4 0.4 0.4 0.4	0.3 0.3 0.3 0.3 0.3	2.3*4.0 2.6*4.6 3.0*5.3 3.2*5.8 3.6*6.7	2.4*4.2 2.8*4.8 3.1*5.6 3.4*6.2 4.0*7.3


表5

應用分類	物理機械性能		老化性能
	抗拉強度N/mm2	伸長率%	濕度%	時間h	強度變化率%
-20~70℃ -20~100℃	≥12.5 ≥12.5	≥125 ≥125	80±2 135±2	168 168	±20 ±25


產品標準：
　　補償導線：執行標準：GB/T4989-94及企業標準等效采用IEC 584-3(89)）
　　補償電纜：JB／T 7495-94
使用特性：
耐熱等級：-65℃~+200℃或-65℃~+260℃兩種
普通級：-40℃~+70℃或-40℃~+105℃兩種
產品用途：適用于石油、化工等部門具有爆炸危險的環境及防爆安全性能要求較高的場合，用以延伸防爆熱電偶與防爆自動化測溫儀表間的連接，構成本質安全防爆測溫系統。
產品代號及含義：見表（一）；

項目	代號	代號含義		項目	代號	代號含義
型號	SC	配用S分度號熱電偶補償型補償導線		耐熱等級	70	較高使用溫度為70℃
	RC	配用R分度號熱電偶補償型補償導線			105	較高使用溫度為105℃
	NC	配用N分度號熱電偶補償型補償導線			200	較高使用溫度為200℃
	NX	配用N分度號熱電偶延長型補償導線			275	較高使用溫度為275℃
	KCA KCB	配用N分度號熱電偶補償型補償導線		絕緣材料	V	聚氯乙烯PVC
	KX	配用K分度號熱電偶延長型補償導線			Y	聚乙烯PE
	EX	配用E分度號熱電偶延長型補償導線			B	聚丙烯PP
	JX	配用J分度號熱電偶延長型補償導線			F4	聚四氟乙烯
	TX	配用T分度號熱電偶延長型補償導線			F46	聚全氟乙丙烯FEP
系列代號	ZR	阻燃電纜		護套材料	V	聚氯乙烯PVC
	ia	本安電纜			B	聚丙烯PP
使用分類	G	一般用			F4	聚四氟乙烯
	H	耐熱用			F46	聚全氟乙丙烯FEP
精度等級	S	精密度		屏蔽材料	/	無屏蔽可省略
	/	普通級			P	鍍錫銅線
					PL	鋁塑復合帶
					P2	銅塑復合帶或銅帶
規格	-	2×導體截面積		導體材料	/	單股導體可省略
					R	多股絞合導體

結構尺寸:
補償導線、補償電纜參考外徑：見表（二）

類別	對數	0.5mm²		1.0mm²		1.5mm²		2.5mm²
		1/0.8	16/0.20	1/1.13	32/0.20	1/1.38	30/0.25	1/1.78	50/0.25
G 一般用	1	8.0	8.5	9.0	9.5	10.0	10.5	11.0	11.0
	2	20.0	20.5	20.5	21.0	23.0	23.5	26.0	26.5
	3	20.5	21.0	22.0	22.5	24.0	25.0	27.0	28.5
	4	21.0	21.5	23.5	24.5	26.5	27.0	29.5	30.5
	5	23.0	24.5	25.5	26.5	28.5	29.5	31.5	33.0
	7	25.0	26.5	27.5	28.5	31.0	32.0	35.0	35.5
	8	26.0	28.0	29.5	31.0	33.5	34.5	38.0	38.5
	9	28.0	29.5	32.0	33.5	35.5	37.0	40.5	41.5
	10	30.0	31.0	34.0	35.5	38.0	39.5	43.5	44.5
	12	31.0	32.5	35.0	37.0	39.0	41.5	45.0	46.5
H 耐熱用	1	6.0	6.2	6.7	7.1	7.3	7.7	8.4	8.9
	2	13.5	14.0	16.5	17.0	18.5	19.0	20.5	22.0
	3	14.5	15.0	17.5	19.5	20.0	20.5	22.0	23.5
	4	15.5	16.5	19.0	20.5	21.0	22.0	24.0	25.5
	5	17.0	17.5	20.5	21.5	23.0	24.0	26.0	28.5
	7	19.0	20.0	23.0	24.5	26.0	27.5	29.5	31.5
	8	20.5	21.0	24.5	26.5	27.5	29.0	31.5	33.5
	9	21.5	22.5	25.5	28.0	29.0	31.0	33.0	35.0
	10	22.5	23.5	27.5	29.5	31.0	33.0	34.5	37.0
	12	24.0	25.2	30.0	32.0	33.0	35.0	37.0	40.0

表(三)

線對數	G 一般用				H 耐熱用
	0.5mm²	1.0mm²	1.5mm²	2.5mm²	0.5mm²	1.0mm²	1.5mm²	2.5mm²
1	8.5	10.5	11.5	12.5	6.5	7.5	8.0	9.0
2	20.5	21.0	23.5	26.5	14.0	17.5	19.0	22.0
3	21.0	22.5	25.0	28.5	15.0	19.5	20.5	23.5
4	21.5	24.0	27.0	30.0	16.5	20.5	22.5	25.5
5	24.0	26.5	29.5	32.5	17.5	21.5	24.0	28.5
7	26.5	28.5	32.0	35.5	20.0	25.0	27.5	31.5
8	28.0	31.0	34.5	39.0	21.5	26.5	29.5	33.5
9	30.0	33.5	37.0	41.5	22.5	28.0	31.0	35.0
10	31.0	35.0	39.5	44.5	23.5	29.5	32.5	37.0
12	32.5	37.0	41.5	46.5	25.0	31.5	34.5	38.5

技術指標:
型號、合金絲材料和絕緣顏色:見表(四)

補償導線型號	配用熱電偶	熱電偶分度號	補償導線合金絲		絕緣層著色
			正極	負極	正極	負極
BC	鉑銠30-鉑銠6	B	銅	銅	紅	灰
SC	鉑銠10-鉑熱電偶	S	銅(SPC)	SNC銅鎳(0.6)	紅	綠
RC	鉑銠10-鉑熱電偶	R	銅(RNC)	RNC銅鎳(0.65)	紅	綠
CA	鎳鉻-鎳硅熱電偶	K	鐵(KPGA)	KNCA銅鎳(22)	紅	藍
CB			銅(KPGB)	KNCB康銅(40)	紅	藍
KX			鎳鉻(KPX)(10)	KNX鎳硅(3)	紅	黑
NC	鎳鉻硅-鎳硅熱電偶	N	鐵(NPC)	NNC銅鎳(18)	紅	灰
NX			鎳鉻硅(NPX)(14)	NNX鎳硅(4)	紅	灰
EX	鎳鉻-銅鎳熱電偶	E	鎳鉻(EPX)(10)	ENX銅鎳(45)	紅	棕
JX	鐵-銅鎳熱電偶	J	鐵(JPX)	JNX銅鎳(45)	紅	紫
TX	銅-銅鎳熱電偶	T	銅(TPX)	TNX銅鎳(45)	紅	白
WC3/25	鎢錸3-鎢錸25	WRe3-WRe25	WPC3/25	WNC3/25	紅	黃
WC5/26	鎢錸5-鎢錸26	WRe5-WRe26	WPC5/26	WNC5/26	紅	橙
注:型號第三個字母與熱電偶分度號相對應，第三個字母中“C”表示補償型補償導線，第四個字母“X”表示延長型補償導線。SC型補償導線可以用R型分度號熱電偶。

使用分類和護套顏色：見表（五）

使用分類		精度等級及標志		護套顏色
		普通級	精密級	普通級	精密級
一般級	G	/	S	黑色	灰色
耐熱級	H	/	S	黑色	黃色

熱電動勢、允差及往復電阻：見表（六）

熱電偶 分度號	補償導線 型號	熱電勢、允差						熱電偶 測量端 溫度
		100℃			200℃
		熱電勢	允差		熱電勢	允差
			普通級	精密級		普通級	精密級
S或R	SC或RC	645	±60（±5℃)	±30(±2.5℃)	1440	±60(±5℃)	-	1000
K	KCA	4095	±100（±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	1000
	KCB	4095	±100（±2.5℃)	±60(±1.5℃)	-	±100(±2℃).5	±60(±1.5℃)	900
	KX	4095	±100（±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
N	NC	2774	±100（±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
	NX	2774	±100（±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
E	EX	6317	±200（±2.5℃)	±120(±1.5℃)	13419	±200(±2.5℃)	±100(±1.5℃)	500
J	JX	5268	±140（±2.5℃)	±85(±1.5℃)	10777	±140(±2.5℃)	±85(±1.5℃)	500
T	TX	4277	±60（±1.0℃)	±30(±0.5℃)	9286	±90(±1.5℃)	±48(±0.8℃)	300

熱電動勢、允差及往復電阻：見表（七）

補償導線型號	在20℃時往復電阻值(Ω/m)
	0.2mm²	0.5mm²	1.0mm²	1.5mm²	2.5mm²
SC或RC	0.25	0.10	0.05	0.03	0.02
KCA	3.5	1.40	0.70	0.47	0.28
KCB	2.6	1.04	0.52	0.35	0.21
KX	5.50	2.20	1.10	0.73	0.44
EX	6.25	2.50	1.25	0.83	0.50
JX	3.25	1.30	0.65	0.43	0.26
TX	2.60	1.04	0.52	0.35	0.21
NC	3.75	1.50	0.75	0.50	0.30
NX	7.15	2.86	1.43	0.95	0.57

本安補償導線除具有上述性能指標外，還具備以下本安性能指標：見表（八）

性能項目	單位	指標
工作電容	PF/m	≤180
電容不平衡	PF/m	≤1
分布電感	µH/m	≤0.6
靜電感應電壓（靜電電壓20KV）	V	≤1
電磁干擾感應電壓（干擾磁場400A/m)	µV	≤5

其它性能指標:見表(九)

項目	單位	技術指標
		PVC絕緣	PT、PP、F46絕緣
絕緣電阻（20℃）	MΩ.Km	25	100
阻燃特性	-	-	A類(按GB12666.5-90試驗)
