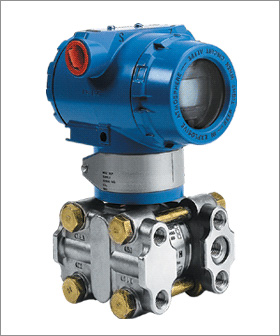

二、3351DR型微差壓變送器
以差動電容為檢測原理，組成微差壓電容式變送器，輸入壓力為0-50～1000Pa，輸出4～20mA DC模擬信號。
使用對象：液體、氣體和蒸氣。
|
3351DR型 |
微差壓變送器 |
|
|
1 |
0-50～300Pa |
|
2 |
0-0.1～1KPa |
|
|
代號 |
功能 |
|
N
|
普通模擬型：（輸出：4～20mA）
|
|
G
|
常規智能型：（輸出：4～20mA）
|
|
S
|
標準智能型：（輸出：4～20mA帶HART總線協議）
|
|
|
代號
|
結構材料
|
|
法蘭接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|
J1
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅油
|
|
J2
|
316不銹鋼
|
316不銹鋼
|
哈氏C-276
|
|
J3
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
|
J4
|
316不銹鋼
|
316不銹鋼
|
鉭
|
|
|
代號
|
靜壓MPa
|
|
A
|
1 |
|
|
代號
|
精度
|
|
Q1
|
0.2%FS
|
|
Q2
|
0.5%FS
|
|
|
代號
|
電氣連接頭
|
|
L1
|
M20X1.5內螺紋
|
|
L2
|
1/2NPT內螺紋
|
|
|
代號
|
附加選項 |
|
M1
|
0～100%線性指示表頭 |
|
M3
|
數字顯示表頭 |
|
B1
|
2〃管裝彎支架 |
|
B2
|
墻裝/板裝彎支架 |
|
B3
|
2〃管裝平支架 |
|
D0
|
泄放閥在壓力室中部 |
|
D1
|
側面泄放閥在壓力室上部 |
|
D2
|
側面泄放閥在壓力室下部 |
|
C0
|
1/2〃錐管內螺紋接頭 |
|
C1
|
1/2〃引壓接頭及后部焊接引壓管φ14（供貨時含C0） |
|
C2
|
丁字形螺紋接頭M20X1.5 |
|
d
|
防爆型EXdIICT5 |
|
I
|
本安型EXiaIICT6 |
|
3351DR 2 N JI A Q1 L1 M1B1C0 ← 選型舉例 |
|
